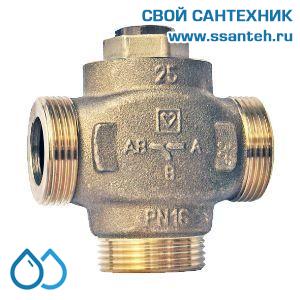

15565 HERZ, 1776613 Клапан трехходовой термостатический Teplomix DN25, +55...+63°С, байпас отключаемый
15565 HERZ, 1776613 Клапан трехходовой термостатический Teplomix DN25, +55...+63°С, байпас отключаемый
15565 HERZ, 1776613 Клапан трехходовой термостатический Teplomix DN25, +55...+63°С, байпас отключаемый
15565 HERZ, 1776613 Клапан трехходовой термостатический Teplomix DN25, +55...+63°С, байпас отключаемый

Розничная цена

4 536,00 руб.

ваша скидка: 0,00 р.

Постоянный клиент

4 163,00 руб.
Накопительная скидка,
покупки общей суммой
на 30000 рублей.

Опт

3 602,00 руб.
Накопительная скидка,
покупки общей суммой
на 200000 рублей.

Наличие товара

Валюта: RUB

Цена актуальна. Опубликовано
17 дней назад.

Все цены на сайте пересчитаны с учетом Вашей скидки: у Вас 1 ценовая колонка, акционная скидка 0%.

консультация специалиста:
мы ответим на Ваши вопросы
8 (4942) 502-502

гарантия качества:
являемся официальным дилером

ваш регион:

рекомендуемая доставка:
транспортная компания СДЭК, до одного из терминалов.

рекомендуемая оплата:
Сбербанк-онлайн через QR-код на счете
как это сделать?

стоимость доставки (до 5 кг):
Калькулятор стоимости доставки другими ТК



Описание:

Клапан трехходовой термостатический регулирующий Teplomix 1776614 HERZ

с полностью перекрываемым байпасом (канал АВ-В) с заводскойнастройкой.


ПРИМЕНЕНИЕ


Клапан трехходовой термостатический регулирующий Teplomix 1776614 HERZ предназначен для поддержания температуры 61-63 °С обратного контура пиролизного котла.


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ


Корпус латунь
Температура среды,°С + 2 ... + 110 (вода)
- 20 ... + 110 (антифриз)
Заводская настройка клапана, °С 55-63
Максимальное давление среды, бар 16
Диаметр клапана, мм 25
Kvs клапана А-АВ, м3/ч 11
Значение утечки, % 4 от Kvs
Kvs клапана В-АВ, м3/ч 16
Значение утечки, % 0,1 от Kvs
Присоединение труб резьбовое 1 1/4" НР
Масса, кг



МОНТАЖ И ЭКСПЛУАТАЦИЯ

- Клапан трехходовой термостатический для повышения температуры обратной воды пиролизного котла 7766 Herz монтируется с помощью резьбовых соединений Herz c уплотнением по плоскости прокладкой.
- Во время монтажа необходимо обращать внимание на направление потока. Направление обозначено стрелками на корпусе клапана.
- Если на кран-буксе снять заглушку 3/8" и установить на ее место сливной кран (см. принадлежности), то таким образом можно обеспечить функцию наполнения / слива а также промывку системы.


Клапаны трехходовые термостатические для повышения температуры обратной линии пиролизного котла 7766 Herz

Параметры\Модель клапана 1776603 1776604 1776613 1776614
Диаметр клапана (DN), мм 25 32 25 32
Максимальное рабочее давление (PN), бар 16 16 16 16
Пропусная способность (АВ-А) Kvs, м3/час 11 14 11 14
Пропусная способность (АВ-В) Kvs, м3/час 17 19 16 16
Присоединение труб 1 1/4" НР 1 1/2" НР 1 1/4" НР 1 1/2" НР
Рабочая температура, °С - 20 … + 110 - 20 … + 110 - 20 … + 110 - 20 … + 110
Заводская настройка, °С + 55 … + 63 + 55 … + 63 + 55 … + 63 + 55 … + 63
Цена, руб.(розница/пост./опт) от 3275 руб от 3367 руб от 3602 руб от 3694 руб



Клапаны регуляторы схожие по назначению

Клапаны трехходовые термостатические смесительные 7766 Herz для поддержания температуры обратной воды пиролизного котла

Параметры 2776640 2776651 2776654
Присоединение труб (плоское уплотнение) 3/4" НР 1" НР 1" НР
Температура в смесителе, заводская установка, °С 46 50 41
Диапазон установки, °С 38 - 48 40 - 70 35 - 65
Температура максимальная воды на входе, горячая вода, °С 90 130 95
Температура воды на входе, холодная вода, °С 5 - 30 5 - 30 5 - 25
Минимальное превышение температуры, °С 15 15 15
Температурная стабильность на выходе, °С ±2 ±3 ±3
Рабочее давление, статическое, бар 10 16 10
Максимальное рабочее давление, бар 0,2 - 6 0,2 - 6 0,2 - 6
Максимальное соотношение давлений между ГВС и ХВС 5 : 1 2 : 1 10 : 1
Поток, минимальный, л/мин. 4 4 4
Поток при давлении 3 бар, л/мин. 25 40 60
Цена, р.(розница/пост./опт) от 3690 руб от 3407 руб от 4777 руб



Клапаны трехходовые термостатические смесительные Honeywell для поддержания температуры обратной воды пиролизного котла.

Параметры TM50-1/2A TM200-3/4A
Присоединение труб 1/2", НР разьемное 3/4", НР разьемное
Температура в смесителе, заводская установка, °С + 60 + 60
Диапазон установки, °С + 30 … + 60 + 30 … + 60
Температура максимальная воды на входе, горячая вода, °С + 90 + 90
Максимальное превышение температуры, °С + 10 + 10
Температурная стабильность на выходе, °С < ± 4 °K < ± 4 °K
Рабочее давление, статическое, бар 10 (PN10) 10 (PN10)
Допустимая разница давлений между ГВС и ХВС на входе в клапан, бар 2,5 2,5
Поток , л/мин. 25 27
Направление потока Встречное Встречное
Цена, р.(розница/пост./опт) от 4423 руб от 5921 руб



Параметры\Модель клапана 7761T742101 7761T750101 7761T742102 7761T750102 7761T742103 7761T750103 7761T742104 7761T750104
Диапазон регулирования, °C + 40 … + 70 + 20 … + 70 + 40 … + 70 + 20 … + 70 + 40 … + 70 + 20 … + 70 + 40 … + 70 + 20 … + 70
Максимальная температура среды, °C 120 120 120 120 120 120 120 120
Максимальное давление среды, (PN) бар 10 10 10 10 10 10 10 10
Диаметр клапана, (DN) мм 15 15 20 20 25 25 32 32
Пропускная способность, (Kvs) м3/час 3,0 3,0 3,0 3,0 6,27 6,27 6,44 6,44
Присоединение труб, G (плоское уплотнение) 3/4" НР 3/4" НР 1" НР 1" НР 1 1/4" НР 1 1/4" НР 1 1/2" НР 1 1/2" НР
Цена, руб. (розница/постоянный/опт) от 3654 руб от 3727 руб от 3912 руб от 3990 руб от 4869 руб от 4967 руб от 4945 руб от 5044 руб



ПРИНАДЛЕЖНОСТИ

1622063 Herz Разъемное соединение: накидная гайка 1 1/4"; штуцер, 1" НР
1623663 Herz Соединение под пайку для медной трубы 28 мм
1624063 Herz Соединение под сварку для трубы 33,7 мм
1411900 Herz Краник для наполнения котла или слива.
1027600 Herz Краник сливной с соединителем для подключения шланга, DN 10, O-Ring уплотнение

Дополнительно, вам может потребоваться:

Руководство на термосмесительный трехходовой регулирующий клапан HERZ-Teplomix.pdf

Гарантийные обязательства HERZ.pdf

Санитарно-эпидемиологическое экспертное заключение на краны шаровые HERZ.pdf

Сертификат соответствия на арматуру трубопроводную HERZ.pdf
