18197 HERZ 7761T742104 Клапан трехходовой термостатический смесительно-разделительный, DN32, +40...+70°С,  Kvs 6,44, с выносным термобаллоном
18197 HERZ 7761T742104 Клапан трехходовой термостатический смесительно-разделительный, DN32, +40...+70°С,  Kvs 6,44, с выносным термобаллоном

Розничная цена

6 090,00 руб.

ваша скидка: 0,00 р.

Постоянный клиент

5 684,00 руб.
Накопительная скидка,
покупки общей суммой
на 30000 рублей.

Опт

5 075,00 руб.
Накопительная скидка,
покупки общей суммой
на 200000 рублей.

Наличие товара

Валюта: RUB

Цена актуальна. Опубликовано
0 дней назад.

Все цены на сайте пересчитаны с учетом Вашей скидки: у Вас 1 ценовая колонка, акционная скидка 0%.

консультация специалиста:
мы ответим на Ваши вопросы
8 (4942) 502-502

гарантия качества:
являемся официальным дилером

ваш регион:

рекомендуемая доставка:
транспортная компания СДЭК, до одного из терминалов.

рекомендуемая оплата:
Сбербанк-онлайн через QR-код на счете
как это сделать?

стоимость доставки (до 5 кг):
Калькулятор стоимости доставки другими ТК



Описание:

Клапан трехходовой термостатический смесительно-разделительный 7761T742104 Herz

для систем отопления с выносным термобаллоном и ложементом для крепления к трубе в комплекте.

ПРИМЕНЕНИЕ

Трехходовый термостатический клапан 7761T742104 Herz используется для поддержания температуры воды в системе теплого пола или в обратной линии пиролизного котла с приблизительно постоянным объемным расходом. При нагреве выносного термобаллона термостатический элемент давит на шток клапана и открывает порт В-АВ (байпас). При снижении темпреатуры термобаллона шток клапана поднимается, тем самым закрывая порт В-АВ и открывая порт А-АВ


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Диапазон регулирования 40-70 °С
Гистерезис 0,3К
Защита от перегрева 10К выше макс. значения по шкале
Работа клапана При нагреве термобаллона термостат закрывает канал А-АВ и открывает канал В-АВ
Диаметр (DN), мм 32
Присоединение труб резьбовое 1 1/2", НР плоское уплотнение
Kvs, 6,44 м3/ч
Макс. рабочая температура 120 °C
Мин. рабочая температура +2 °C
Макс. рабочее давление 10 бар
Макс. перепад давления на клапане при работе в термостатическом режиме 0,2 бар
Корпус клапана никелированная латунь
Шпиндели нержавеющая сталь
Уплотнение EPDM
Масса, кг



МОНТАЖ И ЭКСПЛУАТАЦИЯ

- Монтаж должен осуществляться по направлению потока, который обозначен стрелками на корпусе клапана.
- Все модели клапана поставляются с синим защитным колпачком. Присоединения для труб в объем поставки не входят.
Защитный колпачок служит для защиты клапана на время транспортировки и промывки во время пуска системы. При замене защитного колпачка на термостатическую головку мы получаем термостат, без слива воды из системы.
- Ручная установка степени открытия клапана 2К с помощью защитного колпачка:
По окружности защитного колпачка, в рифленой области, нанесены две риски, соответственно маркировке "+" и "-".
1. Закрыть клапан, поворачивая защитный колпачок по часовой стрелке до упора.
2. Запомнить положение метки "+".
3. Поворачивая защитный колпачок против часовой стрелки, совместить метку "-" с меткой "+". Это положение соответствует степени открытия клапана 2К.
- Чтобы избежать образование отложений, шпиндель в верхней части клапана защищен вторым уплотнительным кольцом. В качестве уплотнения шпинделя служат два O-Ring уплотнения, которые находятся в латунной втулке. Втулку можно заменить во время эксплуатации системы. Уплотнительные кольца обеспечивают простоту в обслуживании и легкость хода шпинделя клапана.


ВНИМАНИЕ!

EPDM-уплотнения, под воздействием смазочных материалов на основе минеральных масел, разбухают и выходят из строя. В качестве антифризов допускается использование водных растворов этилен- и пропиленгликоля с объемной концентрацией 15-45% с ингибиторами коррозии.


Параметры\Модель клапана 7761T742101 7761T750101 7761T742102 7761T750102 7761T742103 7761T750103 7761T742104 7761T750104
Диапазон регулирования, °C + 40 … + 70 + 20 … + 70 + 40 … + 70 + 20 … + 70 + 40 … + 70 + 20 … + 70 + 40 … + 70 + 20 … + 70
Максимальная температура среды, °C 120 120 120 120 120 120 120 120
Максимальное давление среды, (PN) бар 10 10 10 10 10 10 10 10
Диаметр клапана, (DN) мм 15 15 20 20 25 25 32 32
Пропускная способность, (Kvs) м3/час 3,0 3,0 3,0 3,0 6,27 6,27 6,44 6,44
Присоединение труб, G (плоское уплотнение) 3/4" НР 3/4" НР 1" НР 1" НР 1 1/4" НР 1 1/4" НР 1 1/2" НР 1 1/2" НР
Цена, руб. (розница/постоянный/опт) от 3750 руб от 3825 руб от 4015 руб от 4095 руб от 4997 руб от 5097 руб от 5075 руб от 5177 руб


Распределители штанговые Brassmen для теплого пола, систем стенового и потолочного нагрева / охлаждения.

Артикул распределителя Количество контуров, шт. Присоединение контуров Присоединение магистралей Расходомеры Воздухоудалитель Сливной вентиль Цена, руб. (розница/пост./опт)
A02-2014 2 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть от 2049 руб
A03-2014 3 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть от 2690 руб
A04-2014 4 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть от 3465 руб
A05-2014 5 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть от 4241 руб
A06-2014 6 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть от 5134 руб
A07-2014 7 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть от 5794 руб
A08-2014 8 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть от 6418 руб
A09-2014 9 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть от 7268 руб
A10-2014 10 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть от 7910 руб
A11-2014 11 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть от 8251 руб
A12-2014 12 3/4", НР "евроконус" 1", ВР Нет Кран Маевского Есть от 8872 руб
F02-2014 2 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть от 2516 руб
F03-2014 3 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть от 3311 руб
F04-2014 4 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть от 4107 руб
F05-2014 5 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть от 5202 руб
F06-2014 6 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть от 5813 руб
F07-2014 7 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть от 6664 руб
F08-2014 8 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть от 7622 руб
F09-2014 9 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть от 8208 руб
F10-2014 10 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть от 9022 руб
F11-2014 11 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть от 10055 руб
F12-2014 12 3/4", НР "евроконус" 1", ВР Есть Кран Маевского Есть от 10853 руб


Аналоги распределительных коллекторов для отопления


- распределительные коллекторы Rehau HLV,
- распределительные коллекторы Rehau HKV,
- распределительные коллекторы STOUT SMS,
- гребенки для отопления STOUT SMB,
- коллекторы для теплого пола Comisa,
- коллекторы из нержавеющей стали MVI,
- коллекторы для системы отопления ICMA,
- гребенки для отопительных приборов Oventrop,
- коллектор для отопления Oventrop Multidis SF,
- коллекторы для отопленият FAR,
- коллекторы в сборе Luxor CD,
- коллекторная группа TIM,
- распределители штанговые Watts HKV,
- коллекторы из нержавеющей стали Meibes,
- коллекторы для системы отопления Uponor SMART S,
- коллекторная группа HANSA,
- коллекторные группы Valtec




ПРИНАДЛЕЖНОСТИ

1631301 Herz Погружная гильза для накладного датчика.



Наш словарь:

Посудомоечная машина - устройство с закрываемой камерой, в которой размещены гидравлические насадки и форсунки, подающие горячую и холодную воду для грязной посуды.



Ранее посещенные

Наши предложения в других категориях

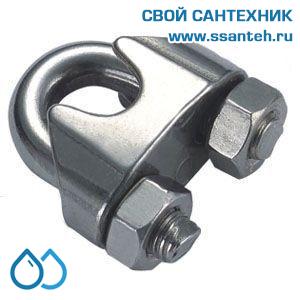

10661 MKANAT, Зажим нержавеющий «симплекс» для троса 3 мм
