КАТАЛОГ » Клапаны регулирующие » Клапаны двухходовые линейные малые Honeywell » 10005 Honeywell, V5832B2117 Клапан двухходовой (проходной) регулирующий резьбовой, PN16, DN40, Kvs 25.0, 6.5мм, 2…130 °C

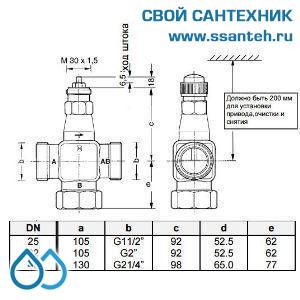

Клапан двухходовой (проходной) регулирующий V5832B2117 Honeywell

с наружной резьбой с плоским уплотнением. Линейная характеристика расхода.

ПРИМЕНЕНИЕ


Клапаны V5832B Honeywell используются совместно с небольшими электрическими приводами Honeywell и термоэлектрическими приводами Honeywell для регулирования, подачи горячей и/или охлажденной воды для блоков вентиляторов, для небольших подогревателей / вторичных охладителей в электрических / электронных системах регулирования температуры.


СОВМЕСТИМЫЕ МАЛЫЕ ЭЛЕКТРОПРИВОДЫ HONEYWELL

Электротермические приводы Smart-T Honeywell, On/Off и ШИМ, 90Нм, ход штока 6,5 мм

Модель	Напряжение/ Мощность Vac ; VA	Положение штока при обесточивении	Концевой выключатель	Пусковой ток, А	Длина кабеля, м	Рабочий цикл, мин.
MT8-024-NC	24; 3	выдвигается	-	0.2	1	6.0
MT8-024-NO	24; 3	втягивается	-	0.2	1	6.0
MT8-024-NC-2,5M	24; 2	выдвигается	-	0.2	2.5	6.0
MT8-024-NO-2,5M	24; 2	втягивается	1	0.2	2.5	6.0
MT8-024S-NC	24; 3	выдвигается	1	0.2	1	6.0
MT8-024S-NO	24; 3	втягивается	-	0.2	1	6.0
MT8-230-NC	230; 3	выдвигается	-	0.4	1	6.5
MT8-230-NO	230; 3	втягивается	-	0.4	1	6.5
MT8-230-NC-2,5M	230; 2	выдвигается	-	0.4	2.5	6.5
MT8-230-NO-2,5M	230; 2	втягивается	-	0.4	2.5	6.5
MT8-230S-NC	230; 3	выдвигается	1	0.4	1	6.5
MT8-230S-NO	230; 3	втягивается	1	0.4	1	6.5

Электроприводы Honeywell, 3-pt., 6,5 мм, 180 Нм, 2,5 мин

Модель	Усилие,Н	Напряжение/Мощность Vac; VA	Ручное управление	Концевой выключатель
M7410C1007	180	24 ; 0.7	-	-
M6410C2023	180	24 ; 0.7		-
M6410C4029	180	24 ; 0.7		2
M6410L2023	180	230; 0.7		-
M6410L4029	180	230; 0.7		2

Электроприводы Honeywell, 3-pt., 6,5 мм, 300 Нм, 2,5 мин

Модель	Усилие,Н	Напряжение/Мощность Vac; VA	Ручное управление	Концевой выключатель
M7410C1015	300	24 ; 0.7	-	-
M6410C2031	300	24 ; 0.7		-
M6410C4037	300	24 ; 0.7		2
M6410L2031	300	230; 0.7		-
M6410L4037	300	230; 0.7		2

Электроприводы Honeywell, 3-pt., 6,5 мм, 400 Нм, 1,0 мин

Модель	Напряжение питанияVac;VA	Положение штока при обесточивении	Возвратная пружина
ML6435B1008	24; 10	втягивается
ML6435B1016	230; 10	втягивается

Электроприводы Honeywell, 0/2…10V=, 6,5 мм, 180 Нм, 2,5 мин

Модель	Усилие, Н	Ручное управление	Концевой выключатель
M7410E1002	180	-	-
M7410E2026	180		-
M7410E4022	180		2

Электроприводы Honeywell, 0/2…10V=, 6,5 мм, 300 Нм, 2,5 мин

Модель	Усилие, Н	Ручное управление	Концевой выключатель
M7410E1028	300	-	-
M7410E2034	300		-
M7410E4030	300		2

Электроприводы Honeywell, 0/2…10V=, 6,5 мм, 400 Нм

Модель	Напряжение питания Vac; VA	Положение штока при обесточивении	Ручное управление	Продолжительность цикла, сек.	Возвратная пружина
ML7430E1005	24; 5	-		15	-
ML7435E1004	24; 10	втягивается	-	60

ПРОГРАММА ПОДБОРА КЛАПАНОВ И ЭЛЕКТРОПРИВОДОВ HONEYWELL


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Другие двухходовые клапаны V5832B Honeywell, ход штока 6,5 мм

Модель	DN	Присоеди-нение, дюйм	Kvs	Макс. перепад давления с 300Н приводом, кПа	Макс. перепад давления с 400Н приводом, кПа
V5832B2075	25	G1 1/2	4	1600	1600
V5832B2083	25	G1 1/2	6.3	1600	1600
V5832B2091	25	G1 1/2	10	1600	1600
V5832B2109	32	G2	16	1200	1200
V5832B2117	40	G2 1/4	25	1000	1000

МОНТАЖ И ЭКСПЛУАТАЦИЯ

- При установке клапана необходимо позаботиться о том, чтобы направление потока соответствовало стрелке на корпусе клапана. Нельзя устанавливать клапан таким образом, чтобы шток был направлен вниз. Регулировочная крышка должна быть снята с клапана только перед установкой привода на клапан.
- Клапан должен быть установлен с минимальным возможным напряжением с крутящим моментом затяжки 25-30 Нм.
- В 2-х ходовом клапане встроенная возвратная пружина используется для закрытия.
- Небольшие электрические приводы клапанов или термоэлектрические проводы обеспечивают автоматическое управление штоком клапана, направленным на открытие или перекрытие потока.
- Для установки совместимых электроприводов Honeywell на клапан не требуется дополнительных соединителей или переходников, а также специального инструмента.
- Все типы клапанов предпочтительно должны быть установлены на обратной трубе. Если перепад давления на клапане превышает 60kPa, необходимо обратить внимание на возможность образования шума.
Разнообразие штуцеров обеспечивает возможность различных соединений (внутренняя, наружная резьба).


ОСОБЕННОСТИ

- Регулировочная крышка для ручного регулирования
- Плоские поверхности на корпусе под монтажные инструменты
- Соединения с плоскими уплотнениями стандартных размеров


ПРИНАДЛЕЖНОСТИ

AC-40T Honeywell|Фитинг с наружной резьбой с накидной гайкой и штуцером для быстрого присоединения клапана к трубам.
AC-40TF Honeywell|Фитинг с внутренней резьбой с накидной гайкой и штуцером для быстрого присоединения клапана к трубам.
