10003 Honeywell, V5832B2091 Клапан двухходовой (проходной) регулирующий резьбовой, PN16, DN25, Kvs 10.0, 6.5мм, 2…130 °C
10003 Honeywell, V5832B2091 Клапан двухходовой (проходной) регулирующий резьбовой, PN16, DN25, Kvs 10.0, 6.5мм, 2…130 °C

Розничная цена

9 408,00 руб.

ваша скидка: 0,00 р.

Постоянный клиент

8 781,00 руб.
Накопительная скидка,
покупки общей суммой
на 30000 рублей.

Опт

7 840,00 руб.
Накопительная скидка,
покупки общей суммой
на 200000 рублей.

Наличие товара

Товар под заказ

Валюта: RUB

Цена актуальна. Опубликовано
2 дня назад.

Все цены на сайте пересчитаны с учетом Вашей скидки: у Вас 1 ценовая колонка, акционная скидка 0%.

консультация специалиста:
мы ответим на Ваши вопросы
8 (4942) 502-502

гарантия качества:
являемся официальным дилером

ваш регион:

рекомендуемая доставка:
транспортная компания СДЭК, до одного из терминалов.

рекомендуемая оплата:
Сбербанк-онлайн через QR-код на счете
как это сделать?

стоимость доставки (до 5 кг):
Калькулятор стоимости доставки другими ТК



Описание:

Клапан двухходовой (проходной) регулирующий V5832B2091 Honeywell

с наружной резьбой с плоским уплотнением. Линейная характеристика расхода.

ПРИМЕНЕНИЕ


Клапаны V5832B Honeywell используются совместно с небольшими электрическими приводами Honeywell и термоэлектрическими приводами Honeywell для регулирования, подачи горячей и/или охлажденной воды для блоков вентиляторов, для небольших подогревателей / вторичных охладителей в электрических / электронных системах регулирования температуры.


СОВМЕСТИМЫЕ МАЛЫЕ ЭЛЕКТРОПРИВОДЫ HONEYWELL

Электротермические приводы Smart-T Honeywell, On/Off и ШИМ, 90Нм, ход штока 6,5 мм


Модель

Напряжение/ Мощность
Vac ; VA


Положение штока при обесточивении

Концевой выключатель

Пусковой ток, А

Длина кабеля, м

Рабочий цикл, мин.

MT8-024-NC

24; 3

выдвигается

-

0.2

1

6.0

MT8-024-NO

24; 3

втягивается

-

0.2

1

6.0

MT8-024-NC-2,5M

24; 2

выдвигается

-

0.2

2.5

6.0

MT8-024-NO-2,5M

24; 2

втягивается

1

0.2

2.5

6.0

MT8-024S-NC

24; 3

выдвигается

1

0.2

1

6.0

MT8-024S-NO

24; 3

втягивается

-

0.2

1

6.0

MT8-230-NC

230; 3

выдвигается

-

0.4

1

6.5

MT8-230-NO

230; 3

втягивается

-

0.4

1

6.5

MT8-230-NC-2,5M

230; 2

выдвигается

-

0.4

2.5

6.5

MT8-230-NO-2,5M

230; 2

втягивается

-

0.4

2.5

6.5

MT8-230S-NC

230; 3

выдвигается

1

0.4

1

6.5

MT8-230S-NO

230; 3

втягивается

1

0.4

1

6.5



Электроприводы Honeywell, 3-pt., 6,5 мм, 180 Нм, 2,5 мин

Модель

Усилие,Н

Напряжение/Мощность Vac; VA

Ручное управление

Концевой выключатель

M7410C1007

180

24 ; 0.7

-

-

M6410C2023

180

24 ; 0.7

-

M6410C4029

180

24 ; 0.7

2

M6410L2023

180

230; 0.7

-

M6410L4029

180

230; 0.7

2



Электроприводы Honeywell, 3-pt., 6,5 мм, 300 Нм, 2,5 мин

Модель

Усилие,Н

Напряжение/Мощность Vac; VA

Ручное управление

Концевой выключатель

M7410C1015

300

24 ; 0.7

-

-

M6410C2031

300

24 ; 0.7

-

M6410C4037

300

24 ; 0.7

2

M6410L2031

300

230; 0.7

-

M6410L4037

300

230; 0.7

2



Электроприводы Honeywell, 3-pt., 6,5 мм, 400 Нм, 1,0 мин

Модель

Напряжение питанияVac;VA

Положение штока при обесточивении

Возвратная пружина

ML6435B1008

24; 10

втягивается

ML6435B1016

230; 10

втягивается



Электроприводы Honeywell, 0/2…10V=, 6,5 мм, 180 Нм, 2,5 мин

Модель

Усилие, Н

Ручное управление

Концевой выключатель

M7410E1002

180

-

-

M7410E2026

180

-

M7410E4022

180

2



Электроприводы Honeywell, 0/2…10V=, 6,5 мм, 300 Нм, 2,5 мин

Модель

Усилие, Н

Ручное управление

Концевой выключатель

M7410E1028

300

-

-

M7410E2034

300

-

M7410E4030

300

2



Электроприводы Honeywell, 0/2…10V=, 6,5 мм, 400 Нм

Модель

Напряжение питания Vac; VA

Положение штока при обесточивении

Ручное управление

Продолжительность цикла, сек.

Возвратная пружина

ML7430E1005

24; 5

-

15

-

ML7435E1004

24; 10

втягивается

-

60



ПРОГРАММА ПОДБОРА КЛАПАНОВ И ЭЛЕКТРОПРИВОДОВ HONEYWELL


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Материал: Латунь
Шток: Нержавеющая сталь
Плунжер: Латунь
Модель: Двухходовой V5832B
Функционирование:
Шток вверху клапан закрыт
Среда вода / гликоль (до 50%)
Температура среды, C 2-120
Номинальное давление, кПа 1600
Максимальный перепад на клапане, кпа 600
Диаметр клапана, мм 25
Kvs клапана, м3 10,00
Интенсивность утечки <=0,05% от Kvs
Присоединение труб
Наружная резьба Фитинг AC-25T Honeywell
Внутренняя резьба Фитинг AC-25TF Honeywell
Масса, кг

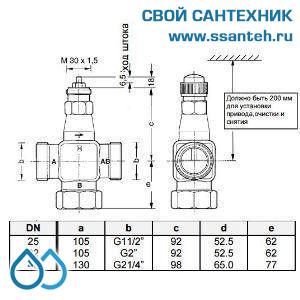

Другие двухходовые клапаны V5832B Honeywell, ход штока 6,5 мм

Модель
DN
Присоеди-нение,
дюйм

Kvs
Макс. перепад давления с 300Н приводом,
кПа

Макс. перепад давления с 400Н приводом,
кПа

25
G1 1/2
4
1600
1600
25
G1 1/2
6.3
1600
1600
25
G1 1/2
10
1600
1600
32
G2
16
1200
1200
40
G2 1/4
25
1000
1000


МОНТАЖ И ЭКСПЛУАТАЦИЯ

- При установке клапана необходимо позаботиться о том, чтобы направление потока соответствовало стрелке на корпусе клапана. Нельзя устанавливать клапан таким образом, чтобы шток был направлен вниз. Регулировочная крышка должна быть снята с клапана только перед установкой привода на клапан.
- Клапан должен быть установлен с минимальным возможным напряжением с крутящим моментом затяжки 25-30 Нм.
- В 2-х ходовом клапане встроенная возвратная пружина используется для закрытия.
- Небольшие электрические приводы клапанов или термоэлектрические проводы обеспечивают автоматическое управление штоком клапана, направленным на открытие или перекрытие потока.
- Для установки совместимых электроприводов Honeywell на клапан не требуется дополнительных соединителей или переходников, а также специального инструмента.
- Все типы клапанов предпочтительно должны быть установлены на обратной трубе. Если перепад давления на клапане превышает 60kPa, необходимо обратить внимание на возможность образования шума.
Разнообразие штуцеров обеспечивает возможность различных соединений (внутренняя, наружная резьба).


ОСОБЕННОСТИ

- Регулировочная крышка для ручного регулирования
- Плоские поверхности на корпусе под монтажные инструменты
- Соединения с плоскими уплотнениями стандартных размеров


ПРИНАДЛЕЖНОСТИ

AC-25T Honeywell|Фитинг с наружной резьбой с накидной гайкой и штуцером для быстрого присоединения клапана к трубам.
AC-25TF Honeywell|Фитинг с внутренней резьбой с накидной гайкой и штуцером для быстрого присоединения клапана к трубам.

Дополнительно, вам может потребоваться:

Паспорт клапана V5832B_V5833A Honeywell.pdf

Декларация соответствия клапаны регулирующие, фильтры, редукционные клапаны Honeywell.pdf

Рекомендации по подбору клапанов Honeywell.pdf
