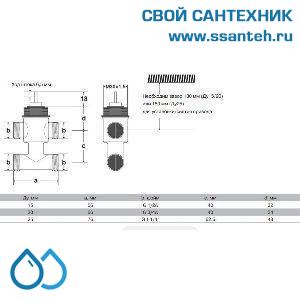

КАТАЛОГ » Клапаны регулирующие » Клапаны трехходовые линейные малые Honeywell » 10085 Honeywell, VSMF-425-6.3P Клапан трехходовой с байпасом регулирующий резьбовой, PN16, DN25, Kvs 6.3, 6.5мм, 2…120 °C





Клапан трехходовой с байпасом VSMF-425-6,3P Honeywell

с наружной резьбой с плоским уплотнением. Для систем с высоким перепадом давления.

ПРИМЕНЕНИЕ


Клапаны трехходовые VSMF-4 Honeywell используются совместно с небольшими электрическими приводами Honeywell и термоэлектрическими приводами Honeywell для регулирования, подачи горячей и/или охлажденной воды для блоков вентиляторов, для небольших подогревателей / вторичных охладителей в электрических / электронных системах регулирования температуры.


СОВМЕСТИМЫЕ МАЛЫЕ ЭЛЕКТРОПРИВОДЫ HONEYWELL

Электротермические приводы Smart-T Honeywell, On/Off и ШИМ, 90Нм, ход штока 6,5 мм

Модель	Напряжение/ Мощность Vac ; VA	Положение штока при обесточивении	Концевой выключатель	Пусковой ток, А	Длина кабеля, м	Рабочий цикл, мин.
MT8-024-NC	24; 3	выдвигается	-	0.2	1	6.0
MT8-024-NO	24; 3	втягивается	-	0.2	1	6.0
MT8-024-NC-2,5M	24; 2	выдвигается	-	0.2	2.5	6.0
MT8-024-NO-2,5M	24; 2	втягивается	1	0.2	2.5	6.0
MT8-024S-NC	24; 3	выдвигается	1	0.2	1	6.0
MT8-024S-NO	24; 3	втягивается	-	0.2	1	6.0
MT8-230-NC	230; 3	выдвигается	-	0.4	1	6.5
MT8-230-NO	230; 3	втягивается	-	0.4	1	6.5
MT8-230-NC-2,5M	230; 2	выдвигается	-	0.4	2.5	6.5
MT8-230-NO-2,5M	230; 2	втягивается	-	0.4	2.5	6.5
MT8-230S-NC	230; 3	выдвигается	1	0.4	1	6.5
MT8-230S-NO	230; 3	втягивается	1	0.4	1	6.5

Электроприводы Honeywell, 3-pt., 6,5 мм, 180 Нм, 2,5 мин

Модель	Усилие,Н	Напряжение/Мощность Vac; VA	Ручное управление	Концевой выключатель
M7410C1007	180	24 ; 0.7	-	-
M6410C2023	180	24 ; 0.7		-
M6410C4029	180	24 ; 0.7		2
M6410L2023	180	230; 0.7		-
M6410L4029	180	230; 0.7		2

Электроприводы Honeywell, 3-pt., 6,5 мм, 300 Нм, 2,5 мин

Модель	Усилие,Н	Напряжение/Мощность Vac; VA	Ручное управление	Концевой выключатель
M7410C1015	300	24 ; 0.7	-	-
M6410C2031	300	24 ; 0.7		-
M6410C4037	300	24 ; 0.7		2
M6410L2031	300	230; 0.7		-
M6410L4037	300	230; 0.7		2

Электроприводы Honeywell, 3-pt., 6,5 мм, 400 Нм, 1,0 мин

Модель	Напряжение питанияVac;VA	Положение штока при обесточивении	Возвратная пружина
ML6435B1008	24; 10	втягивается
ML6435B1016	230; 10	втягивается

Электроприводы Honeywell, 0/2…10V=, 6,5 мм, 180 Нм, 2,5 мин

Модель	Усилие, Н	Ручное управление	Концевой выключатель
M7410E1002	180	-	-
M7410E2026	180		-
M7410E4022	180		2

Электроприводы Honeywell, 0/2…10V=, 6,5 мм, 300 Нм, 2,5 мин

Модель	Усилие, Н	Ручное управление	Концевой выключатель
M7410E1028	300	-	-
M7410E2034	300		-
M7410E4030	300		2

Электроприводы Honeywell, 0/2…10V=, 6,5 мм, 400 Нм

Модель	Напряжение питания Vac; VA	Положение штока при обесточивении	Ручное управление	Продолжительность цикла, сек.	Возвратная пружина
ML7430E1005	24; 5	-		15	-
ML7435E1004	24; 10	втягивается	-	60

ПРОГРАММА ПОДБОРА КЛАПАНОВ И ЭЛЕКТРОПРИВОДОВ HONEYWELL


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Другие трехходовые клапаны с байпасом VSMF-4 Honeywell, ход штока 6,5 мм

Модель	Ду, мм	kvs		Макс. перепад давления, кПа		Встроенный крепеж для приводов типа MT4	Тип клапана
		A-AB	B-AB	с приводом 90Н	с приводом 180Н
VSMF-415-0.25	15	0.25	0.16	600	600	—	смесительный
VSMF-415-0.4	15	0.40	0.25	600	600	—	смесительный
VSMF-415-0.63	15	0.63	0.40	600	600	—	смесительный
VSMF-415-1.0	15	1.0	0.63	600	600	—	смесительный
VSMF-415-1.6	15	1.6	1.0	300	300	—	смесительный
VSMF-415-2.5	15	2.5	1.6	100	100	—	смесительный
VSMF-420-2.5	20	2.5	1.6	150	150	—	смесительный
VSMF-420-2.5E	20	2.5	1.6	-	250	—	смесительный
VSMF-420-4.0	20	4.0	2.5	50	50	—	смесительный
VSMF-420-4.0E¹	20	4.0	2.5	-	250	—	смесительный
VSMF-425-6.3P	25	6.3	4.0	250	250	—	смесительный
VSMF-425-8.0P	25	8.0	6.3	250	250	—	смесительный

МОНТАЖ И ЭКСПЛУАТАЦИЯ

- При установке трехходового клапана VSMF-4 Honeywell необходимо позаботиться о том, чтобы направление потока соответствовало стрелке на корпусе клапана. Нельзя устанавливать клапан таким образом, чтобы шток был направлен вниз. Регулировочная крышка должна быть снята с клапана только перед установкой привода на клапан.
- Клапан должен быть установлен с минимальным возможным напряжением с крутящим моментом затяжки 25-30 Нм.
- В трехходовом клапане встроенная возвратная пружина используется для закрытия канала А-АВ
- Небольшие электрические приводы или термоэлектрические приводы Honeywell обеспечивают автоматическое управление штоком клапана, направленным на открытие или перекрытие потока.
- Для установки совместимых электроприводов Honeywell на клапан не требуется дополнительных соединителей или переходников, а также специального инструмента.
- Все типы клапанов предпочтительно должны быть установлены на обратной трубе. Если перепад давления на клапане превышает 60kPa, необходимо обратить внимание на возможность образования шума.
Разнообразие штуцеров обеспечивает возможность различных соединений (под пайку, наружная резьба).


ОСОБЕННОСТИ

- Регулировочная крышка для ручного регулирования
- Плоские поверхности на корпусе под монтажные инструменты
- Соединения с плоскими уплотнениями стандартных размеров


ПРИНАДЛЕЖНОСТИ

ACS-25T Honeywell|Фитинг с наружной резьбой с накидной гайкой и штуцером для быстрого присоединения клапана к трубам.
