Схема №4ГК газового отопления одноэтажного дома или коттеджа общей площадью от 20 до 300 квадратных метров - от Своего Сантехника

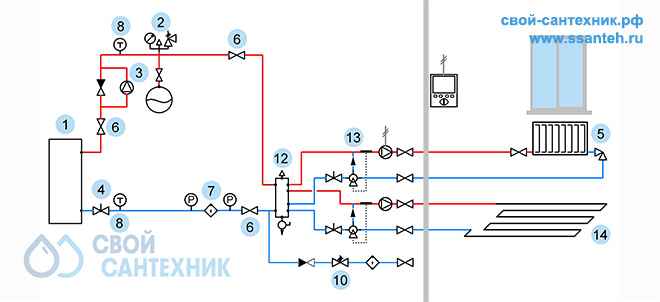

схема газового отопления дома

Схема №4ГК обвязки газового напольного котла, системы отопления, подходящая для обогрева 1,2,3-этажных дачных домов и коттеджей общей площадью от 40 до 200 квадратных метров.

Схемой предусмотрен необходимый минимум оборудования только для обогрева дома комбинированным отоплением. Не предусмотрен нагрев воды для горячего водоснабжения. Предусмотрена установка термостатических регулирующих клапанов на смесительных узлах и автоматическое регулирование и поддержание температуры воздуха помещений дома.

Для сборки системы отопления согласно данной схемы достаточными будут навыки проведения слесарных сантехнических работ.

Особенности комплекса

- Схемой предусмотрено газовое отопление помещений одноэтажного дома
- Обогрев помещений предусмотрен комбинированным отоплением
- Циркуляция воды в системе отопления осуществляется за счет циркуляционного насоса
- Настройка и поддержание постоянной комфортной температуры воды в теплых полах и догрев воздуха при необходимости радиаторным отоплением с автоматическим поддержанием настроенной температуры.
- Защита системы отопления от чрезмерных превышений давления
- Защита системы отопления и котла от шлама
- Защита от остановки циркуляции воды в котле в случае закрытия термостатического клапана
- Автоматическая подпитка системы отопления из системы холодного водоснабжения

ВНИМАНИЕ!
При использовании незамерзающих жидкостей ознакомьтесь с паспортами оборудования на предмет совместимости с антифризами. Не забывайте, что антифриз более «капризен» к плотности соединений.
При сборке отопления по этой схеме не используйте клапаны с термостатическими головками. Это может привести к прекращению циркуляции теплоносителя и вскипанию воды в котле.
При подключении циркуляционного насоса предусмотрите отдельный выключатель/автомат.

Параметры системы отопления

Q котла кВт 12.5 25 30
Температура на Выходе/Входе котла °C 85-55 85-55 85-55
Максимальный расход воды в котле м3/час 0.368 0.736 0.880
Диаметр трубопровода внутренний мм 32 32 32
Объем воды в СО (системе отопления) Л 150 180 250
Давление воды в СО максимальное Бар 3 3 3

Спецификация оборудования

   Площадь дома 40-100 м2 100-150 м2 150-200 м2
   Оборудование Артикулы для заказа
1 Котел газовый напольный стальной Арт.06727 Арт.06733 Арт.06735
  Котел газовый напольный чугун   Арт.01285 Арт.01286
2 Группа безопасности котла Арт.14527
3 Насос контура котла Арт.15590
4 Клапан балансировочный Арт.15139
5 Радиаторы отопления стальные
  1300 Вт Арт.10534
  1700 Вт Арт.10535
  2100 Вт Арт.10536
6 Запорная арматура магистральная Арт.14607
7 Фильтр-грязевик Арт.00888
8 Термометры Арт.10975
9 Клапан термостатический для обратной воды котла Арт.15565
10 Подпитка автомат. Арт.07312
11 Бойлер косвенного нагрева Арт.06802
12 Гидравлический разделитель Арт.16817
13 Смесительный узел



Комплекты оборудования для сборки системы отопления

Газовая система отпления, дом от 40 до 200 м2 - самая дешевая, только отопление

Газовая система отпления, дом от 40 до 200 м2 - простая, с бойлером

Газовая система отпления, дом от 40 до 200 м2 - с термостатированием и регулировкой температуры

Газовая система отпления, дом от 40 до 200 м2 - с двухконтурным регулированием температуры для теплых полов

Газовая система отпления, дом от 40 до 200 м2 - с трехконтурным регулированием для теплых полов и ГВС
